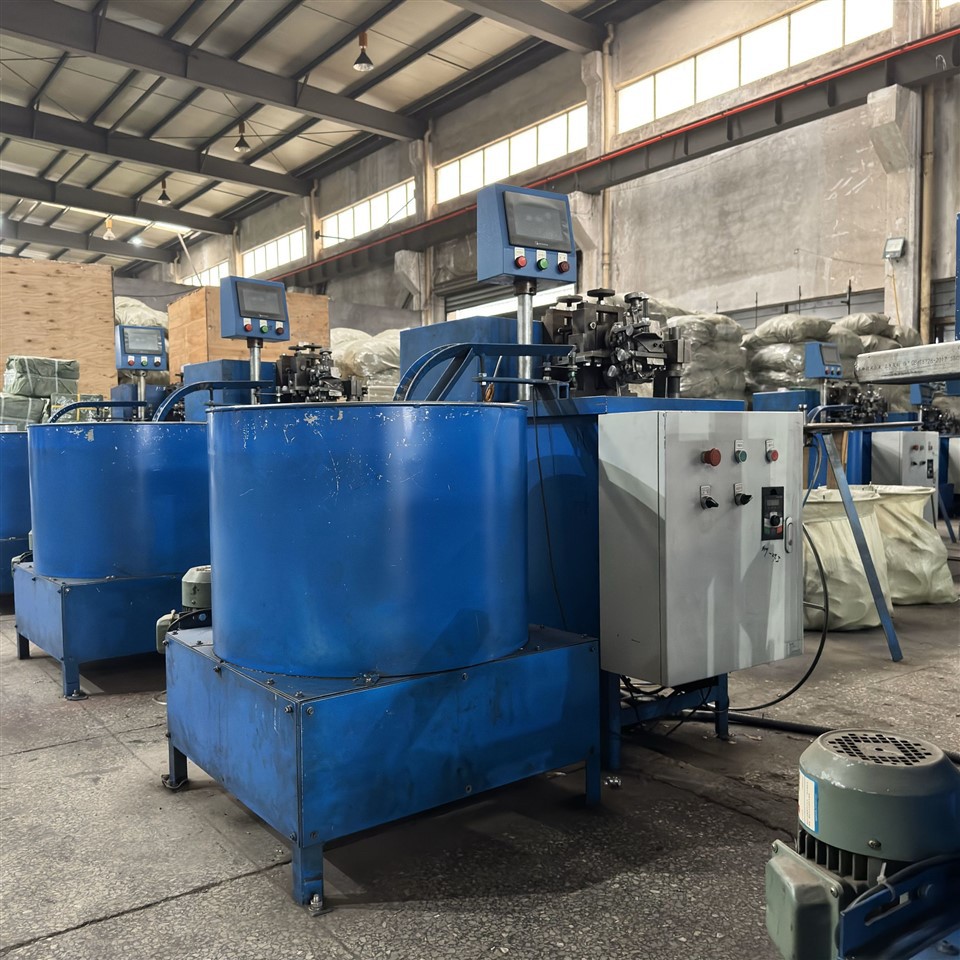

Машина для гнучкого трубопроводу Square Lock
Огляд
Машина для гнучкої труби/однообжимна машина є професійним пристроєм, який використовується для виготовлення металевих шлангів. Він широко використовується в багатьох галузях промисловості, таких як будівництво, машинобудування та хімічна інженерія. Він може переробляти металеві смуги в практичні металеві шланги, забезпечуючи надійні гнучкі рішення для з’єднання та транспортування різного обладнання. Це незамінний і корисний помічник у процесі виробництва.
Специфікація
|
Параметр |
Специфікація |
|
Тип машини |
Автоматична машина для обплетення та формування шлангів із квадратним замком |
|
Діапазон діаметрів шлангів |
6 мм – 50 мм (регулюється) |
|
Матеріал шланга |
Нержавіюча сталь (201/304), оцинкована сталь або інші сплави |
|
Діаметр дроту для обплетення |
0,1 мм – 0,5 мм (регулюється залежно від міцності шланга) |
|
Візерунок плетіння |
Квадратний-замок (блокування)/ялинка (необов’язково) |
|
Кількість шпинделів |
16 – 48 (залежно від діаметра шланга та щільності обплетення) |
|
Швидкість плетіння |
20 – 60 обертів за хвилину (регульована) |
|
Вставка сердечника |
На основі-оправки (знімне обплетення-стовп) |
|
Кінцеве кріплення |
Обтиск/обтискання з’єднувачів (ручний або автоматичний) |
|
Контроль натягу |
Пневматичний або серво{0}}керований (для рівномірного плетіння) |
|
Виробнича потужність |
100–500 метрів/год (залежить від діаметра та складності) |
|
Джерело живлення |
380 В, 50 Гц (3 фази, 5–15 кВт) |
|
Система контролю |
PLC + сенсорний екран HMI (для автоматичного налаштування) |
|
Охолодження/змащення |
Система повітряного/масляного охолодження (для високо-роботи) |
|
Розміри машини |
~3 м (Д) × 2 м (Ш) × 2 м (В) (залежить від кількості шпинделів) |
|
Додаткові функції |
- Автоматичне подавання дроту |
Принцип роботи гнучкого металевого шланга з одним замком GI
Коли він працює, спочатку помістіть металеву стрічку в зону подачі машини. Потім, за допомогою ряду формувальних валиків, поступово виконуйте операції згинання та скручування металевої стрічки, щоб вона спочатку мала форму шланга. Після цього скористайтеся одним обжимним пристроєм, щоб точно обжати краї шланга разом, щоб зробити його структуру міцною. Після проходження цих упорядкованих процесів один за одним можна виготовити металевий шланг, який відповідає вимогам.
Особливості продукту
Машина з гнучким шлангом Square Lock має досить хорошу ефективність виробництва. Він може виготовити певну кількість металевих шлангів за одиницю часу для задоволення регулярних виробничих потреб. Операція проста і легка в освоєнні. Нові оператори можуть почати працювати з ним після простого керівництва. Крім того, він має хорошу гнучкість. Просто налаштувавши відповідні параметри, він може обробляти металеві шланги різних специфікацій і розмірів, які підходять для різних сценаріїв застосування. Саме обладнання має надійну якість і міцну стабільність. Це може забезпечити стабільну якість виготовлених шлангів навіть протягом тривалого періоду експлуатації.
Щоденне технічне обслуговування
Кожного разу після роботи необхідно очищати поверхню машини від металевих обрізків, пилу та іншого сміття. Регулярно перевіряйте, чи деталі трансмісії, такі як ланцюги та ролики, ослаблені або зношені. Якщо виникають проблеми, вирішуйте їх якомога швидше. Крім того, зверніть увагу на робочий стан одного пристрою для обжиму, щоб переконатися, що він може нормально обжиматися. Вчасно додавайте мастило до ключових частин, щоб забезпечити безперебійну роботу машини. Це допоможе продовжити термін служби обладнання та дозволить йому продовжувати служити виробництву.
